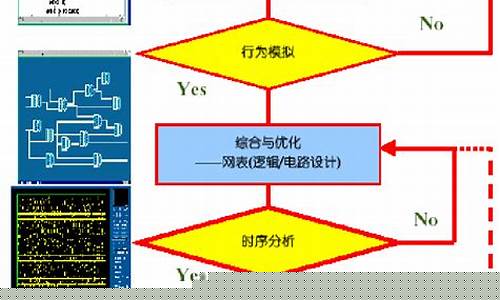

芯片验证的流程图详解

在现代电子设计中，芯片验证是确保芯片功能正确性和可靠性的关键步骤。本文将详细介绍芯片验证的流程，包括各个关键阶段和步骤，以帮助读者更好地理解这一复杂的过程。

芯片验证的准备阶段

芯片验证的首要阶段是准备工作，这一步骤主要包括需求分析、制定验证计划和准备验证环境。首先，工程师需要对芯片的设计文档进行详细分析，明确设计需求和功能目标。接下来，制定一份详细的验证计划，定义验证范围、策略和方法，并确定所需的资源和时间表。最后，搭建验证环境，包括配置仿真工具、测试平台和其他必要的硬件和软件资源，确保验证工作顺利开展。

功能验证和性能验证

在准备工作完成后，接下来是功能验证和性能验证阶段。在功能验证过程中，工程师会编写各种测试用例，对芯片的各项功能进行全面测试，确保设计符合预期要求。利用仿真工具和测试平台，进行多次迭代测试和调试，发现并修复潜在的问题。性能验证则侧重于评估芯片在实际运行中的表现，包括功耗、速度、稳定性等指标，确保芯片满足设计规范和市场需求。

系统验证和收尾工作

最后一个阶段是系统验证和收尾工作。系统验证是在芯片与其他系统组件集成后进行的综合测试，确保芯片在实际应用环境中的兼容性和可靠性。在这个阶段，工程师会进行大规模的系统级测试，模拟真实使用场景，验证芯片的整体性能。收尾工作包括整理和分析测试数据，编写验证报告，总结验证结果，为下一步的量产和交付提供依据。

总结归纳

芯片验证是一个复杂而关键的过程，涉及多个阶段和细致的工作。从准备阶段的需求分析和环境搭建，到功能和性能的详细验证，再到系统级的综合测试，每一步都至关重要。通过严格的芯片验证流程，工程师能够确保芯片的高质量和可靠性，为最终产品的成功奠定坚实基础。
